Kazan sacı, buhar kazanı ve basınçlı kap gövdesinde kullanılan, yüksek sıcaklıkta da tanımlı akma değerleri olan EN 10028-2 sacıdır. Kasım 2026 liste fiyatı 10 mm kalınlıkta P235GH için 45,40 ₺/kg, P355GH için 47,40 ₺/kg düzeyindedir (KDV hariç).
Kazan sacı nedir
Kazan sacı, buhar kazanı, ısı eşanjörü ve basınçlı kap gövdesi yapımında kullanılan, yüksek sıcaklıkta da tanımlı akma sınırı olan sıcak haddelenmiş çelik levhadır. Alaşımsız türleri EN 10028-2 standardındaki P235GH, P265GH, P295GH ve P355GH kalitelerinden oluşur.
Kazan, suyu ya da ısıtıcı sıvıyı ısıtıp buhar veya sıcak su üreten kapalı bir kaptır. Gövdesi basınç ve sıcaklığı birlikte taşıdığı için sacın hem oda sıcaklığındaki hem yüksek sıcaklıktaki mekanik davranışı önemlidir. Bu nedenle kazan sacı yerine rastgele bir yapı çeliği yazılmaz; kalite adı standartla birlikte belirtilir.
Kazan sacı hangi çelik
Kazan sacı tek bir çelik değil, EN 10028-2 ailesidir; en sık P235GH, P265GH, P295GH ve P355GH seçilir. Aradaki fark akma dayanımıdır: 16 mm ve altındaki kalınlıkta asgari değerler sırasıyla 235, 265, 295 ve 355 MPa'dır.
Aileye alaşımlı kaliteler de girer; molibdenli 16Mo3 gibi türler daha zorlu sıcaklık koşulları için ayrı bir sayfada ele alınır: 16Mo3 sac fiyatları. Kalite seçimi kazanı hesaplayan mühendisin tasarım sıcaklığına ve basıncına bağlıdır, satıcıya değil.
Kazan sacının özellikleri
Kazan sacının ayırt edici özelliği, yüksek sıcaklıkta da standartça tanımlı akma dayanımıdır. Oda sıcaklığındaki asgari akma, 16 mm ve altındaki kalınlıkta 235 ile 355 MPa arasında kaliteye göre değişir; çelik yoğunluğu hesaplarda 7,85 kg/dm³ alınır.
- Akma dayanımı kalınlık arttıkça düşer; kalın levhada standart tablosu esas alınır.
- Yüksek sıcaklıktaki akma değerleri tasarım sıcaklığına göre standarttan okunur.
- Belge: EN 10204 kapsamında üretici sertifikası siparişle birlikte istenir.
- Çekme dayanımı, uzama ve kimyasal analiz siparişte standart ve üretici sertifikasıyla teyit edilir.
Bu sayfa çekme ve analiz rakamlarını tekrarlamaz; her kalitenin kendi sayfasında kalite bazında ayrıntı verilir.
Kazan çeliği
Kazan çeliği, basınç altında ısınan ekipman için üretilen çelik grubunun genel adıdır. Sac biçimindeki karşılığı kazan sacıdır; yapı çeliklerinden farkı yüksek sıcaklık güvencesi ve belge şartıdır.
| Ölçüt | Kazan çeliği (EN 10028-2) | Yapı çeliği (S235, S355) |
|---|---|---|
| Kullanım | Kazan, basınçlı kap, eşanjör | Taşıyıcı sistem, genel imalat |
| Yüksek sıcaklıkta akma | Standartça tanımlı | Aynı güvence yok |
| Sipariş belgesi | EN 10204 üretici sertifikası istenir | Şartnameye göre |
| Kalite adı | P235GH, P265GH, P295GH, P355GH | S235JR, S355J2 vb. |
Basınç altında çalışacak parçada yapı çeliği ya da siyah sac kullanılmaz; kazan sacı olarak yalnızca standartta adı geçen kaliteler yazılır.
EN 10028-2 standardı
EN 10028-2 numaralı Avrupa standardı, basınç altında ısınan ekipman sacının kalite adlarını, yüksek sıcaklıktaki akma güvencesini ve sipariş koşullarını bir arada toplar. Kazan sacı siparişinde kalite bu standartla birlikte anılır.
| Standart | Konusu |
|---|---|
| EN 10028-2 | Yüksek sıcaklık özellikleri tanımlı alaşımsız ve alaşımlı basınçlı ekipman çelikleri |
| EN 10028-1 | Basınçlı ekipman yassı çeliklerinde genel şartlar |
| EN 10029 | Sıcak haddelenmiş levhada boyut ve düzlük toleransları |
| EN 10204 | Muayene belgesi türleri (3.1 gibi) |
Kalınlık, genişlik, boy ve düzlük sapma sınıfları sipariş metnine yazılır; sapma rakamları standart tablosundan okunur ve bu sayfada tekrarlanmaz.
Kazan sacı sembolü
Kazan sacı sembolü P harfi, akma sayısı ve GH ekinden oluşur. P235GH'de P basınçlı ekipmanı, 235 asgari akma dayanımını (MPa), GH yüksek sıcaklıkta da tanımlı değerleri gösterir.
| Sembol parçası | P265GH örneğinde | Anlamı |
|---|---|---|
| P | P | Basınçlı ekipman için çelik |
| Sayı | 265 | Asgari akma dayanımı, MPa (kalınlık ≤ 16 mm) |
| GH | GH | Yüksek sıcaklıkta da tanımlı değerler |
Aynı kuralla P295GH asgari 295 MPa, P355GH asgari 355 MPa akma değerini gösterir. Malzeme numarası olarak yalnızca P235GH için 1.0345 sayfada verilir; diğer kalitelerin numarası sertifikadan okunur.
Kazan sacı nerede kullanılır
Kazan sacı buhar kazanı, basınçlı kap ve ısı eşanjörü gövdesinde kullanılır. Ortak noktası, parçanın basınç altında ısınmasıdır.
- Gövde ve dip parçaları: levhadan kesilip bükülerek silindir ve kapak haline getirilir.
- Flanş ve takviye halkası gibi yardımcı sac parçalar.
- Eşanjör gövdesi ve boru plakası gibi ısı transferi yapan ekipmanlar.
Kazan sacı piyasada tipik olarak 5–60 mm kalınlıkta, 1500–3000 mm enlerde ve 5000–12000 mm boylarda sunulur. Gerekli et kalınlığını kazan hesabı belirler.

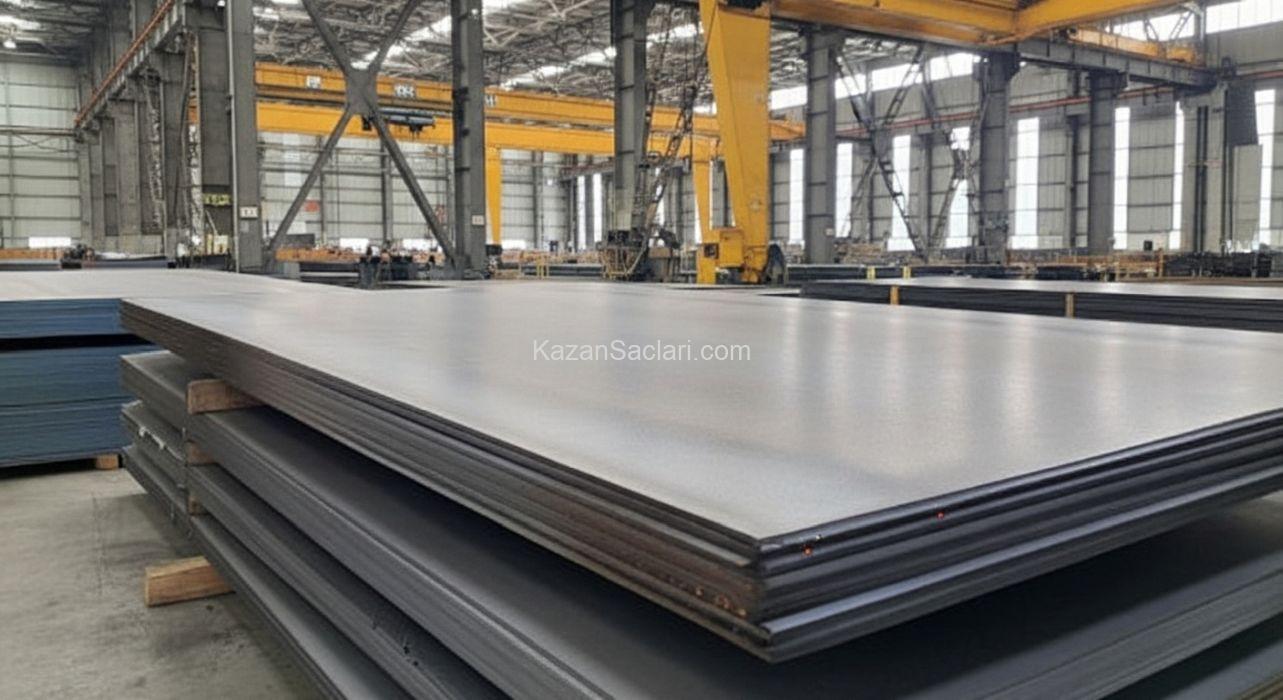

Kazan sacı fiyatları
Kazan sacının fiyatı kalite ve kalınlığa göre değişir: 10 mm kalınlıkta P235GH 45,40 ₺/kg, P265GH 46,40 ₺/kg, P295GH 47,90 ₺/kg, P355GH 47,40 ₺/kg düzeyindedir (KDV hariç). Tabloda sekiz kalınlık dört kalitede ₺/kg olarak verilir.
Kasım 2026 liste fiyatı| Kalınlık (mm) | kg/m² | P235GH ₺/kg (KDV hariç) | P265GH ₺/kg (KDV hariç) | P295GH ₺/kg (KDV hariç) | P355GH ₺/kg (KDV hariç) |
|---|---|---|---|---|---|
| 5 | 39,25 | 45,40 ₺/kg | 46,40 ₺/kg | 47,90 ₺/kg | 47,40 ₺/kg |
| 6 | 47,1 | 45,40 ₺/kg | 46,40 ₺/kg | 47,90 ₺/kg | 47,40 ₺/kg |
| 8 | 62,8 | 45,40 ₺/kg | 46,40 ₺/kg | 47,90 ₺/kg | 47,40 ₺/kg |
| 10 | 78,5 | 45,40 ₺/kg | 46,40 ₺/kg | 47,90 ₺/kg | 47,40 ₺/kg |
| 12 | 94,2 | 45,90 ₺/kg | 46,90 ₺/kg | 48,45 ₺/kg | 47,95 ₺/kg |
| 15 | 117,75 | 45,90 ₺/kg | 46,90 ₺/kg | 48,45 ₺/kg | 47,95 ₺/kg |
| 20 | 157 | 49,00 ₺/kg | 50,00 ₺/kg | 51,50 ₺/kg | 51,00 ₺/kg |
| 25 | 196,25 | 49,00 ₺/kg | 50,00 ₺/kg | 51,50 ₺/kg | 51,00 ₺/kg |
Her satır bir kalınlıktır; sütunlar kaliteye göre kilo fiyatını gösterir. Fiyatlar KDV hariçtir, tutara %20 KDV eklenir. Kalite belgesi, teslim durumu ve miktar bildirildiğinde bu listedeki kilo fiyatı üzerinden kesin tutar yazılır.
Aşağıdaki araç kaliteyi ve kalınlığı seçip plaka ölçüsünü girince en × boy × kalınlık × 7,85 ile ağırlığı bulur ve tablodaki kilo fiyatıyla çarpar.
Birim fiyat tablodaki satır ve kalite sütunundan okunur; tutara KDV %20 eklenir. Kesim, bükme ve nakliye teklifte ayrı kalemdir.
| Kalınlık | Ebat | Fiyat ₺/kg | Plaka bedeli (₺) |
|---|---|---|---|
| 5 mm | 1250×2500 mm | 46,40 ₺/kg | 5.692,48 ₺ |
| 8 mm | 1250×2500 mm | 46,40 ₺/kg | 9.107,97 ₺ |
| 10 mm | 1500×6000 mm | 46,40 ₺/kg | 32.788,71 ₺ |
| 12 mm | 1500×6000 mm | 46,90 ₺/kg | 39.780,54 ₺ |
| 20 mm | 2500×6000 mm | 50,00 ₺/kg | 129.578,01 ₺ |
2000 mm ve üzeri genişlikteki levhalarda ebat farkı levha bedeline dahildir.
Bu tablo genel kazan sacı fiyatıyla plaka ve levha bedelini gösterir. Her kaliteye ayrıntılı bakmak için kalite sayfalarına geçilebilir: P235GH sac, P265GH sac, P355GH sac.

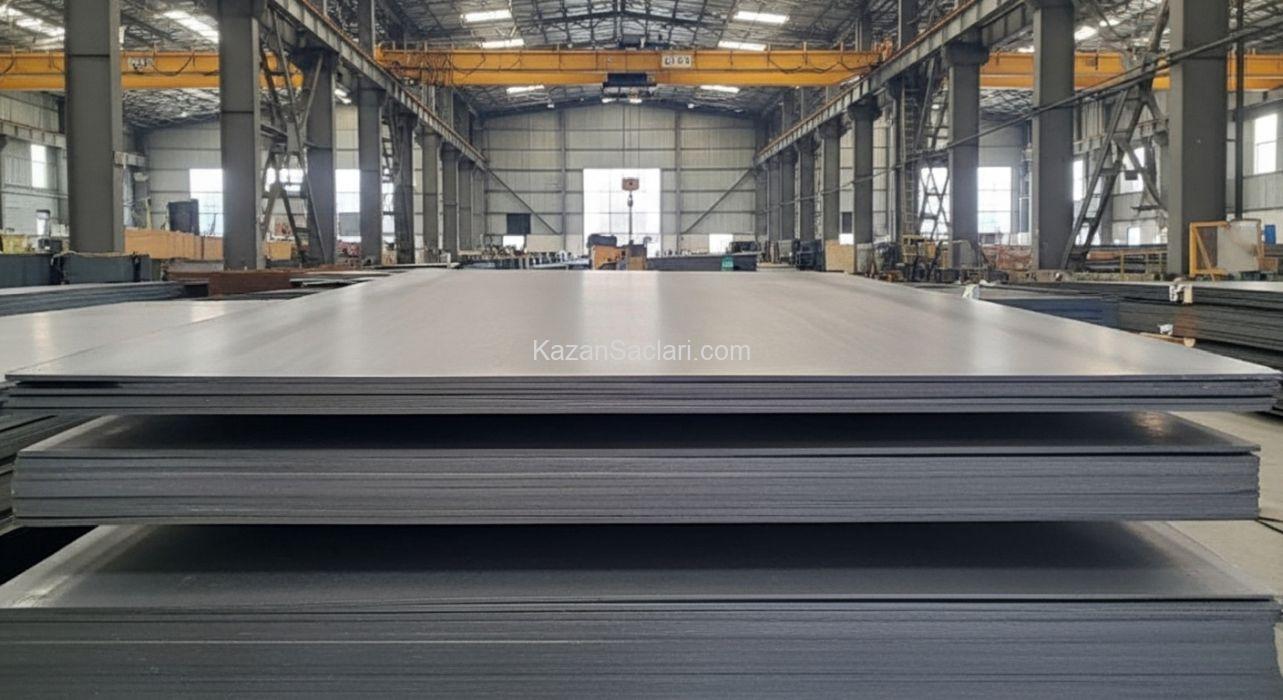

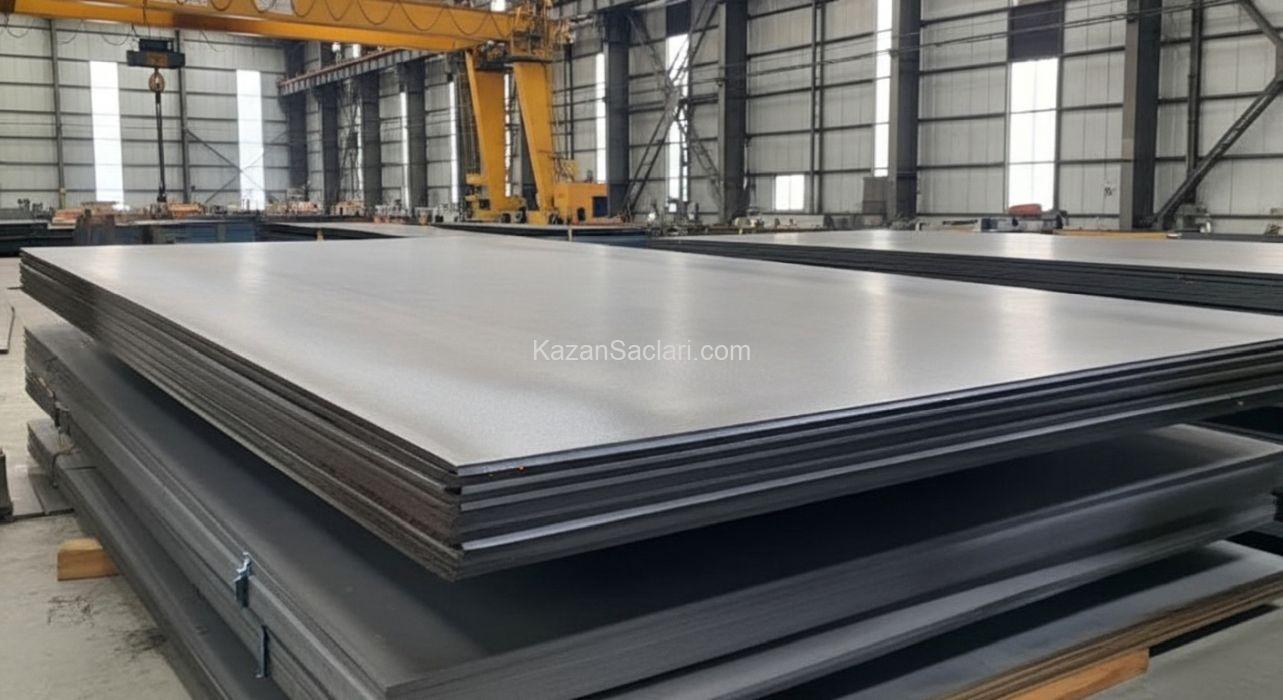

Kazan sacı ağırlık hesaplama
Kazan sacının ağırlığı kalınlık × en × boy × 7,85 formülüyle teorik hesaplanır. 10 mm kalınlıkta 1500×3000 mm plaka 1,5 × 3 × 10 × 7,85 = 353,25 kg eder.
| Kalınlık | kg/m² | 1500×3000 plaka (kg) | 1500×6000 levha (kg) |
|---|---|---|---|
| 5 mm | 39,25 | 176,63 | 353,25 |
| 8 mm | 62,8 | 282,6 | 565,2 |
| 10 mm | 78,5 | 353,25 | 706,5 |
| 12 mm | 94,2 | 423,9 | 847,8 |
| 16 mm | 125,6 | 565,2 | 1.130,4 |
| 20 mm | 157 | 706,5 | 1.413 |
| 25 mm | 196,25 | 883,13 | 1.766,25 |
Silindirik gövdede ağırlık, açınım alanından bulunur. İç çapı 750 mm, et kalınlığı 8 mm olan bir halkanın ortalama çapı 758 mm, çevresi π × 758 ≈ 2.381 mm'dir; 1250 mm yüksekliğindeki halka 2,381 × 1,25 × 62,8 ≈ 187 kg gelir. Üç halkalık gövde yaklaşık 561 kg eder ve tutarı tablodaki kilo fiyatıyla bulunur.
Gövde çevresi plaka eninden büyükse levha iki parçalı kesilir ve ek kaynak payı hesaba katılır. Bu hesap yaklaşıktır; kesim firesi, büküm payı ve kenar hazırlığı ayrıca eklenir.

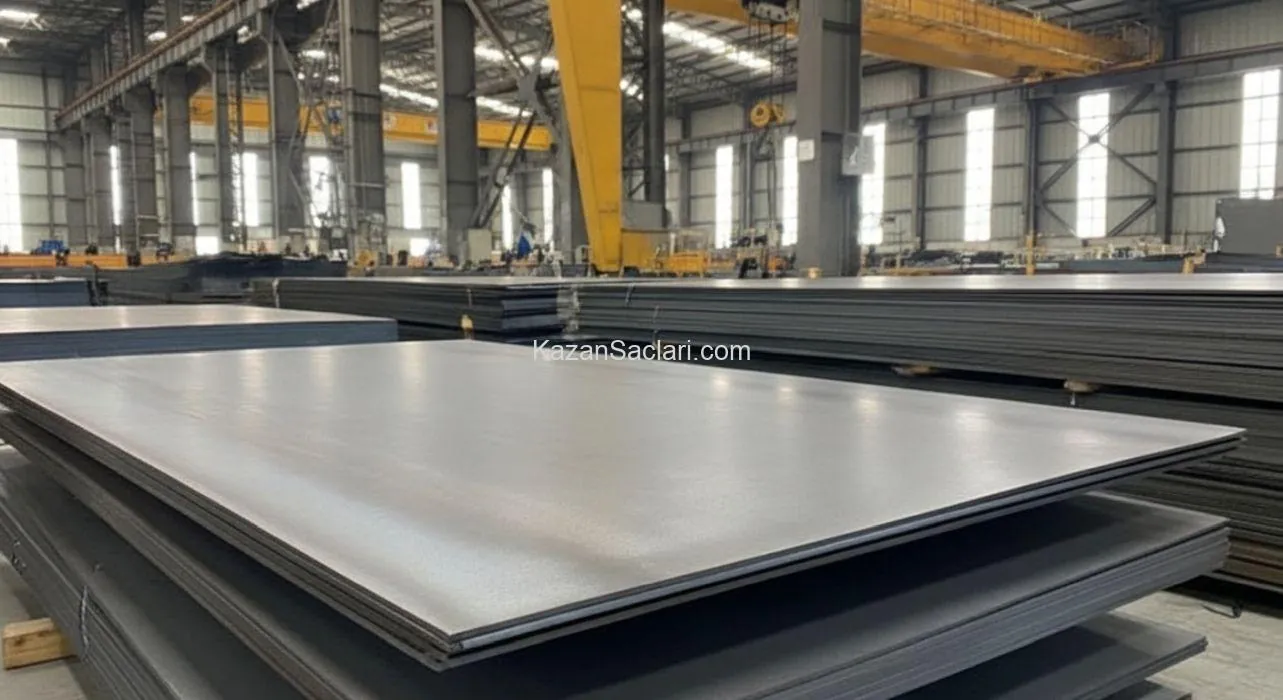

Kazan sacı kaliteleri: P235GH, P265GH, P295GH, P355GH, 16Mo3
Kalite adı sipariş fişinde şöyle okunur: P harfi basınçlı kabı, sayı 16 mm altı levhadaki en düşük akmayı, GH eki ise sıcakta da değer verildiğini söyler. Dört kalite (P235GH–P355GH) alaşımsızdır; 16Mo3 molibden katkılıdır.
| Kalite | En düşük akma, 16 mm ve altı (MPa) | Grup | Atölyede seçim notu |
|---|---|---|---|
| P235GH | 235 | alaşımsız | Akması en düşük olan; flanş, takviye halkası ve ince dipte kolay işlenir. Numarası 1.0345. |
| P265GH | 265 | alaşımsız | Gövde halkası ve dip siparişlerinde sık görülen kalite. |
| P295GH | 295 | alaşımsız | Duvarı P265GH'ye göre inceltmek isteyen gövde tasarımı. |
| P355GH | 355 | alaşımsız | Akması en yüksek olan; kaynak prosedürü ve ön ısıtma özenle planlanır. |
| 16Mo3 | sertifikadan | molibdenli alaşımlı | Daha sıcak çalışan parça için; ayrıntı 16Mo3 sac fiyatları sayfasında. |
Kalite, levha atölyeye gelmeden önce kazan hesabında belli olur: çalışma sıcaklığı ile basınç, aynı et için gereken akmayı söyler. Levha 16 mm'yi aşınca akma değeri geriler; o zaman standardın kalınlık satırı kullanılır. Listede 10 mm'lik P235GH'nin kilosu 45,40 ₺/kg, P355GH'nin 47,40 ₺/kg (KDV hariç).
P265GH nedir?

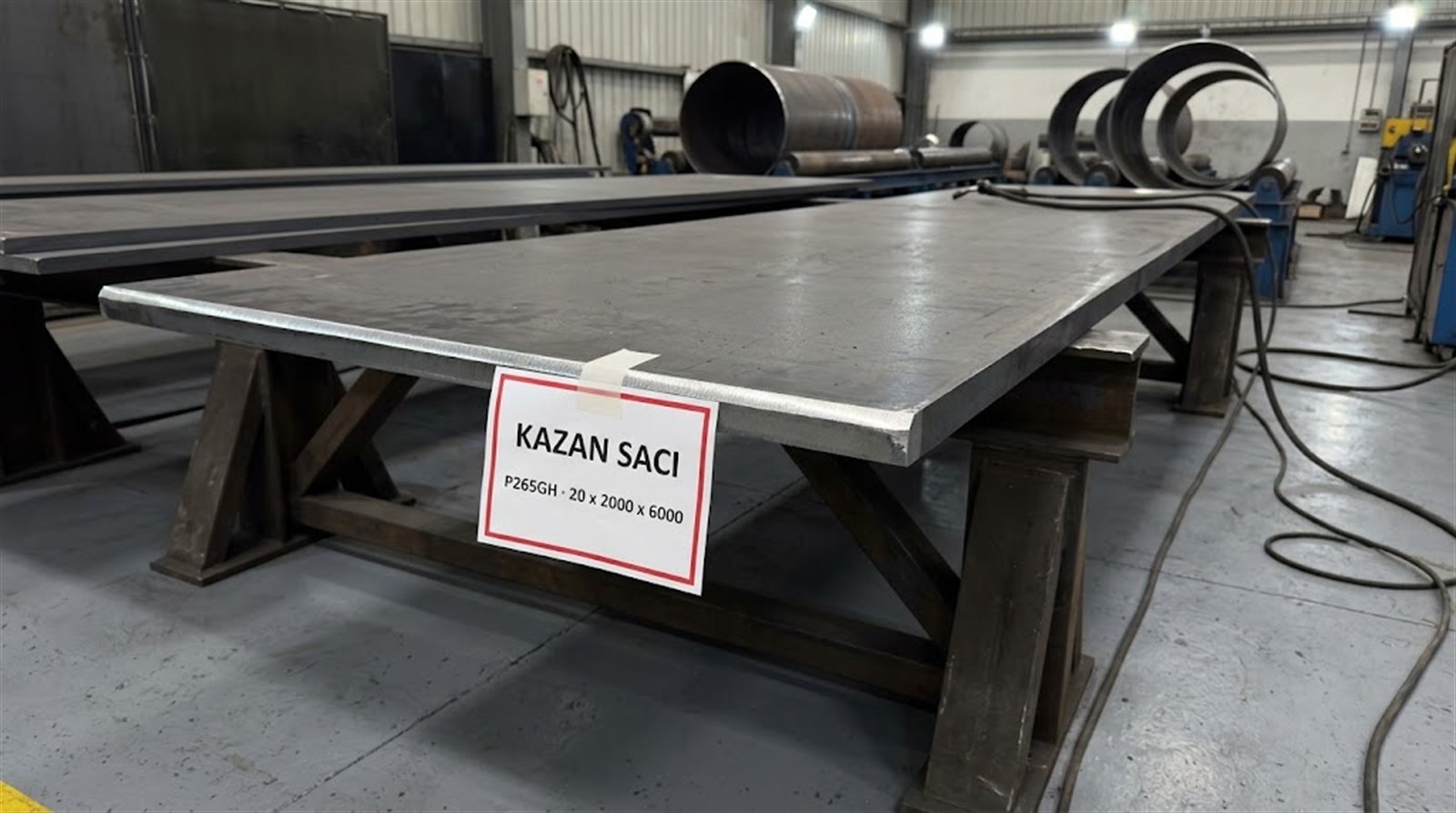

P265GH, EN 10028-2 listesinde 265 MPa en düşük akmaya (16 mm altı levhada) ve sıcak çalışma değerlerine sahip, alaşım katkısı bulunmayan kazan çeliğidir. Buhar ve sıcak su kazanı gövdesi ile basınçlı kapta yer alır.
Kazan imalatında halka ve dip için en olağan seçimlerden biridir: akması P235GH'den yüksek, kaynak hassasiyeti P355GH'den düşüktür. 10 mm'de kilosu 46,40 ₺/kg, 3 m × 1,5 m levhası 353,25 kg tartılır. Tek başına ayrıntı için P265GH sac, komşu kaliteyle kıyas için P235GH ile P265GH karşılaştırması sayfasındadır.
Kazan sacı mekanik ve kimyasal özellikleri
Mekanik sonuçlar çekme ve darbe deneyinden, kimyasal yapı döküm analizinden gelir; her levhanın rakamı kendi belgesinde durur. Bu sayfada yalnızca kaliteleri ayıran en düşük akma sayısı yer alır.
Mekanik özellikler
Akma, çekme, uzama ve darbe sonucu belgede yazılıdır. Levha kalınlaştıkça akma geriler; 16 mm'nin üstünde tablodaki sayı yerine standardın kalınlık satırı esas alınır.
Kimyasal bileşim
Karbon, manganez, silisyum, fosfor ve kükürt limitleri standartta, ölçülen miktarlar belgenin analiz bölümünde bulunur. Kaynak ağzı ve ön ısıtma kararı bu analize bakılarak alınır.
| Değer | Kaynağı | Sayfadaki durumu |
|---|---|---|
| En düşük akma (16 mm ve altı) | EN 10028-2 kalite satırı ve belge | 235, 265, 295, 355 MPa |
| Sıcaktaki akma | EN 10028-2, çalışma sıcaklığı satırı | Yazılmaz; standarttan okunur |
| Çekme ve uzama | Belge, çekme deneyi | Yazılmaz; belgedeki sonuç geçerlidir |
| Darbe sonucu | Belge, şartname | Yazılmaz |
| Kimyasal yapı | Belge, döküm analizi | Yazılmaz; limitler standartta |
Kazan sacı çeşitleri
Kalitesine göre dört grup vardır: alaşımsız G-H serisi, molibdenli 16Mo3, normalize ince taneli P355NH ve ASTM A516 ailesi. Hangisinin yazılacağı kazanın sıcaklığına, basıncına ve şartnamenin standardına bağlıdır.
- G-H serisi: P235GH ile P355GH arasındaki dört kalite; buhar ve sıcak su kazanlarının çoğu bu gruptan yapılır.
- 16Mo3: molibdenli kalite; Erdemir 16Mo3 sayfasında üretici koduyla birlikte işlenir.
- P355NH: EN 10028-3'ün normalize ince taneli çeliği; P355NH sac sayfasında ayrı anlatılır.
- ASTM A516: Amerikan standardı arayan projeler içindir; A516 Gr65 sac sayfasına göz atın.
Kazan türüne göre sac
Buhar, sıcak su ve kızgın yağ kazanlarında gövde aynı levha ailesinden çıkar; fark kalite ile et kalınlığındadır. Isıya dayanıklı sac aramak ise ayrı bir konudur: ısıya dayanıklı sac sayfasına bakın.
Kazan sacı ebatları, kalınlıkları ve gövde halkası hesabı
Piyasada 5–60 mm kalınlık, 1500–3000 mm en ve 5000/6000–12000 mm boy görülür. 30 mm ve üstü kalınlıkların ağırlıkları aşağıda hazırdır.
| Kalınlık | 1500×6000 (kg) | 2000×6000 (kg) | 2500×6000 (kg) | 3000×6000 (kg) |
|---|---|---|---|---|
| 30 mm | 2.120 | 2.826 | 3.533 | 4.239 |
| 40 mm | 2.826 | 3.768 | 4.710 | 5.652 |
| 50 mm | 3.533 | 4.710 | 5.888 | 7.065 |
| 60 mm | 4.239 | 5.652 | 7.065 | 8.478 |
Gövde halkası hesaplayıcı
Silindir gövdeyi halka halka kesen atölye için tasarlanan araç; iç çap, et ve halka yüksekliğiyle açınım boyunu, ağırlığı ve sac tutarını çıkarır. Örnek: 1200 mm iç çaplı, 12 mm et kalınlıklı, 1500 mm yüksekliğinde bir halkanın açınımı 3.808 mm, ağırlığı yaklaşık 538 kg eder; 3000 mm plakadan tek parça çıkar.
Açınım boyu π × (iç çap + et kalınlığı) ile bulunur; ağırlık açınım alanı × kalınlık × 7,85 ile hesaplanır. Fiyat, sayfadaki kilo fiyat tablosunun seçilen kalite ve kalınlık değeridir; kesim firesi, büküm payı ve ek kaynak payı eklenmez.
Kazan sacı kaynak ve ısıl işlem
Kaynak kabul eder; ama tel, ön ısıtma ve kaynak sonrası işlem, kalite ile kalınlığa göre kaynak prosedür şartnamesinde (WPS) yazılır. Aynı yöntem her levhada aynı sonucu vermez.
- Kaynak ağzı kalınlığa göre açılıp temizlenir.
- Ön ısıtma ve pasolar arası sıcaklık WPS'ten gelir; kalın levhada soğuma izlenir.
- Gerilim gidermenin şart olup olmadığına kazan hesabı ve şartname karar verir.
- Bitince muayene ve basınç deneyi yapılır.
Teslim durumu (haddelenmiş ya da normalize) belgede yer alır; kaynakçıya kalite ve teslim durumu birlikte söylenir. Derece ve süre sayıları burada yok, çünkü onları standart ve WPS verir. Silindirik parça için silindir sac bükme, hazır kesim için lazer kesim ve plazma sac kesim sayfalarına bakabilirsiniz.
Kazan sacı ile gemi sacı farkı
Kazan levhasında aranan şey sıcakta akma dayanımı, gemi sacında (AH36, DH36, EH36) soğukta darbe tokluğudur. İkisinin akma alt sınırı 355 MPa'ya çıkabilir, yine de biri diğerinin yerine yazılmaz.
| Sac | Standart ve onay | En düşük akma (MPa) | Belirleyici özellik |
|---|---|---|---|
| Kazan sacı P265GH | EN 10028-2, üretici belgesi | 265 (≤ 16 mm) | Sıcakta akma |
| Kazan sacı P355GH | EN 10028-2, üretici belgesi | 355 (≤ 16 mm) | Sıcakta akma |
| Gemi sacı AH36 | Klas kuruluşu onayı | 355 | Darbe deneyi 0 °C |
| Gemi sacı DH36 | Klas kuruluşu onayı | 355 | Darbe deneyi −20 °C |
| Gemi sacı EH36 | Klas kuruluşu onayı | 355 | Darbe deneyi −40 °C |
Karışıklık akma sayısından doğar: P355GH ve AH36 aynı 355 MPa alt sınırını taşır. Asıl ölçüt parçanın çalışacağı yerdir; basınç ve ısı altındaki gövdede EN 10028-2 belgesi, tekne yapısında klas onayı aranır. Yapı çeliğiyle fark yukarıdaki kazan çeliği tablosunda, genel sac ailesi siyah sac sayfasındadır.
Kazan sacı stok, sertifika ve teslimat
Siparişte kalite adı, EN 10028-2 ve belge türü (EN 10204 3.1) yan yana yazılır. Stok ile teslim zamanı kalite, kalınlık, ebat ve adede göre teklifte belli olur.
Teklif talebine kalite, standart, kalınlık, ebat, adet, belge türü ve teslim durumunu ekleyin. Kesim, büküm ya da silindirleme isteniyorsa ayrı kalem olarak yazılır. Levha 350 kg'dan birkaç tona uzandığından, boşaltma noktasında vinç ya da forklift olduğu baştan belirtilmelidir. Başvuru için sayfa altındaki Teklif Alın bağlantısı kullanılabilir; liste KDV hariçtir.
Kazan sacı sık sorulan sorular
Kazan çeşitleri nelerdir?
Kullanım amacına göre buhar kazanı, sıcak su kazanı ve kızgın yağ kazanı gibi türleri vardır; yakıta ve ısı üretim yöntemine göre de ayrılır. Hepsinde basınç altındaki gövde için kazan sacı kullanılır.
Kazan nedir ne işe yarar?
Kazan, suyu ya da ısıtıcı sıvıyı yakıt veya elektrikle ısıtıp buhar ya da sıcak su üreten kapalı bir kaptır. Gövdesi basınç ve sıcaklık altında çalıştığı için kazan sacından yapılır.
Basınçlı kap nedir?
Basınçlı kap, içinde atmosfer basıncından farklı basınçta gaz ya da sıvı bulunduran kapalı ekipmandır; hava tankı ve eşanjör gövdesi örnektir. Gövde ve dip parçaları kazan sacından kesilir.
Sac hangi metalden yapılır?
Sac çoğunlukla çelikten yapılır; kazan sacı da P235GH gibi EN 10028-2 kalitesinde çelik levhadır. Alüminyum, bakır ve paslanmaz gibi başka metallerden de sac üretilir, ancak kazan işinde bu çelik kaliteler yazılır.
P235GH ile P265GH farkı nedir?
Ayrım en düşük akmadadır: 16 mm ve altı levhada P235GH 235, P265GH 265 MPa verir. İkisi de EN 10028-2 kalitesidir; yüksek akma aynı basınçta biraz daha ince et demektir ve kilo fiyatı da buna göre ayrışır.
P355GH kaç MPa akma dayanımı verir?
16 mm ve altı levhada en az 355 MPa verir. Levha kalınlaştıkça değer geriler; 16 mm'nin üstünde standardın kalınlık satırı ve belgedeki sonuç geçerlidir.
16Mo3 de kazan sacı mıdır?
Evet; 16Mo3, EN 10028-2'de yer alan molibdenli bir kazan çeliğidir. Alaşımsız P-GH serisinden ayrılır ve daha zorlu sıcaklık koşulu için düşünülür. Fiyatı kendi sayfasındadır.
Kazan sacı yerine S355 kullanılabilir mi?
Basınçlı gövdede olmaz. S355 bir yapı çeliğidir; sıcakta akma değeri tanımlı değildir ve EN 10028-2 belgesi taşımaz. Ayak ve platform gibi basınç görmeyen parçalarda yapı çeliği işe yarar.
Kazan sacı gemi sacıyla aynı mıdır?
Hayır. AH36, DH36 ve EH36 gemi sacıdır; klas onayı ister ve soğukta darbeyle belgelenir. Kazan levhası EN 10028-2 belgelidir ve sıcakta akmasıyla anılır. Akma alt sınırları yakın olsa da biri ötekinin yerine yazılmaz.
Kazan sacında 3.1 sertifikası ne anlama gelir?
EN 10204 3.1, üreticinin sevk edilen levhanın deney sonuçlarını kendi adına onayladığı muayene belgesidir. Kalite adı, ısı numarası, analiz ve mekanik sonuçlar içerir; levha damgası ısı numarasıyla tutmalıdır.
