Kedi yolu güzergâha, genişliğe ve yüzey korumaya göre teklifle fiyatlanır; sabit liste fiyatı yayımlanmaz. 600 mm genişlikte ızgara yürüme yüzeyi, iki yan korkuluk ve ayaklarla toplam yaklaşık 33 kg/m çeker; tablo dört genişliği, hesaplayıcı toplam uzunluğun kilosunu verir.
Kedi Yolu
Başlıklar (6)
| Yürüme genişliği (mm) | Izgara kg/m | Korkuluk (iki yan) kg/m | Ayak ve çerçeve kg/m | Toplam ≈ kg/m | Fiyat |
|---|---|---|---|---|---|
| 500 | 13,2 | 11,0 | 6,0 | 30,2 | Teklifle |
| 600 | 15,8 | 11,0 | 6,0 | 32,8 | Teklifle |
| 700 | 18,5 | 11,0 | 6,0 | 35,5 | Teklifle |
| 800 | 21,1 | 11,0 | 6,0 | 38,1 | Teklifle |
Izgara yürüme yüzeyi 26,4 kg/m² (30×3 mm taşıyıcı, 30 mm aralık) ile alınmıştır; korkuluk iki yan, iki sıra 33,7 mm borudan ve direklerden, ayaklar ve çerçeve ortalama ayak aralığından tahmin edilmiştir. Değerler yaklaşıktır, proje ölçüsüne göre değişir.
Fiyat; güzergâh uzunluğu, yükseklik, kaplama (sıcak daldırma galvaniz) ve bağlantı detayına göre teklifle yazılır. Güzergâh krokinizi iletin.
Kedi Yolu Ağırlık Hesaplama
Yürüme genişliğini seçin ve toplam uzunluğu (m) girin. 600 mm genişlikte 45 m kedi yolu yaklaşık 1.476 kg eder; araç uzunluk × kg/m ile bulur.
Sonuç yaklaşık teorik ağırlıktır; tutar teklifle bildirilir.
Kedi Yolu Kazan Tesisinde Nereye Kurulur?
Kedi yolu, ekipman ve çatı üzerinde bakım personelinin güvenle yürüdüğü sabit ve dar geçiş hattıdır. Kazan tesisinde kazan gövdesi boyunca bakım hattı, baca ve damperine ulaşan çatı üstü hattı ve emniyet ventili ile manometre kolları olarak planlanır; degazör ve kondens tankı çevresinde nokta erişim platformları eklenir.
Kedi Yolu Ölçüleri ve Emniyet Donanımı
| Öğe | Ölçü | Not |
|---|---|---|
| Yürüme genişliği | 500–800 mm | Alet çantasıyla geçişte 600 mm altına inilmez |
| Korkuluk yüksekliği | 1100 mm | Ara eleman aralığı en çok 500 mm |
| Süpürgelik | 100 mm | Düşen alet ve cıvata için |
| Baş üstü boşluk | en az 2100 mm | Boru ve askı çakışması kontrol edilir |
Kedi Yolu Malzemesi: Galvaniz ve Sıcak Yüzey

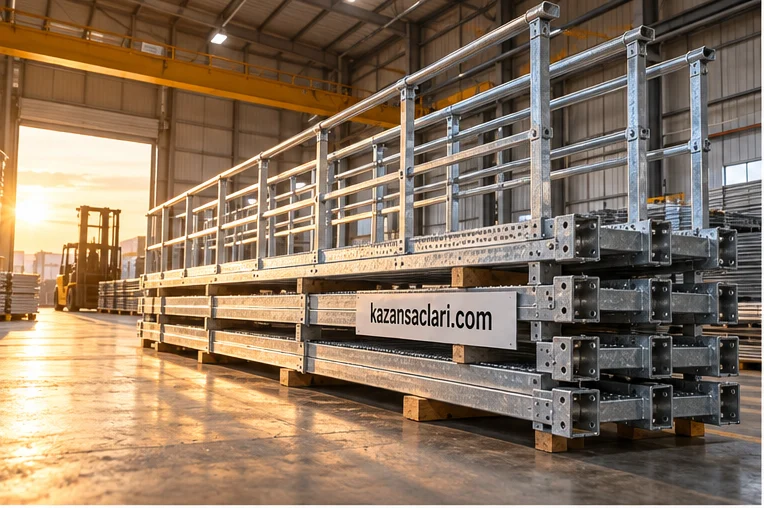

Ayaklar ve çerçeve sıcak daldırma galvanizli profilden, yürüme yüzeyi tırtıklı galvaniz ızgaradan yapılır. Galvaniz kaplama sürekli çalışmada yaklaşık 200 °C'nin altında sorunsuzdur; boyalı çözüm sıcak yüzey yakınında tercih edilmez. Izgara ölçüleri için platform ızgara sayfasına bakın.
Kedi Yolu Ayakları ve Basınçlı Kap Kuralı
Ayaklar çatı örtüsüne değil, altındaki aşığa ya da ayrı bir taşıyıcı çerçeveye bağlanır; geçiş noktası su geçirmez manşonla kapatılır. Basınçlı kap cidarına kedi yolu ayağı kaynatılmaz; ayrı çerçeve kullanılır. Yalıtım ceketi taşıyıcı değildir ve üzerine basılmaz.
Kedi Yolu Hakkında Sık Sorulan Sorular
Kedi yolu fiyatı ne kadar?
Kedi yolu teklifle fiyatlanır; güzergâh uzunluğu, genişlik, yükseklik ve kaplama bildirildiğinde yazılı fiyat verilir.
Kedi yolu genişliği neye göre seçilir?
Alet çantasıyla geçişe ve karşılaşma ihtiyacına göre 500–800 mm; 600 mm altına inilmez.
Kedi yolu kaç kg/m gelir?
600 mm genişlikte ızgara yürüme yüzeyi, korkuluk ve ayaklarla yaklaşık 33 kg/m; tabloda dört genişlik verilmiştir.
Mevcut tesise sonradan kedi yolu eklenebilir mi?
Evet; ayaklar çatı aşığına veya ayrı çerçeveye bağlanır, basınçlı kap cidarına kaynak yapılmaz.
